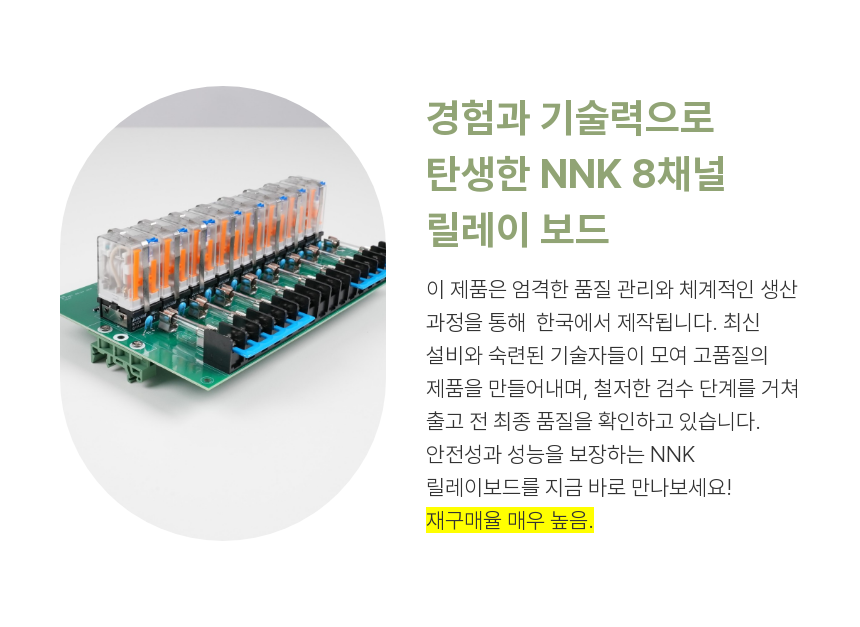

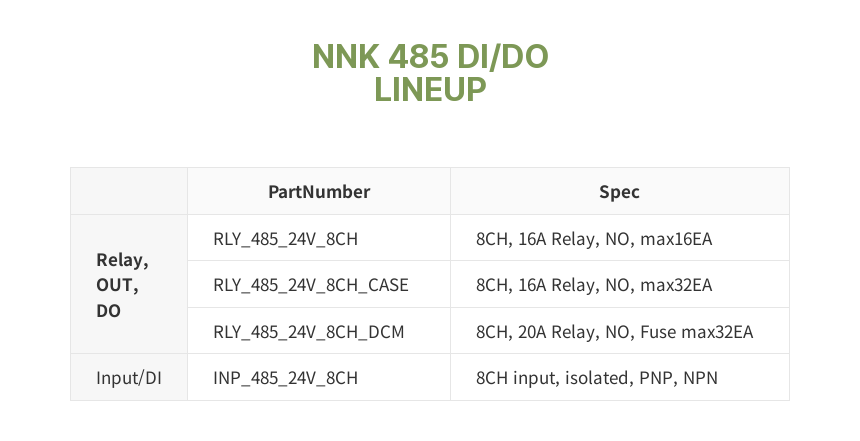

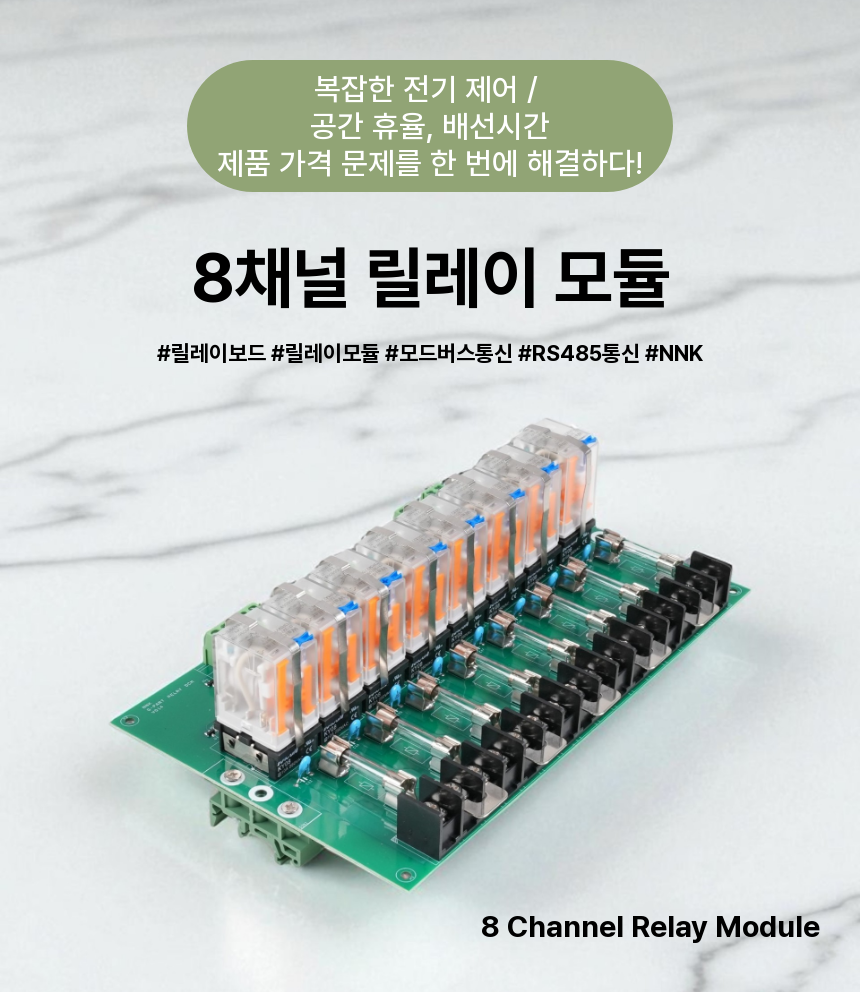

485통신 8채널 릴레이보드 DC 모터 제어
P/N : RLY_485_24V_8CH_DCM
네이버 스마트스토어
1. 사용환경

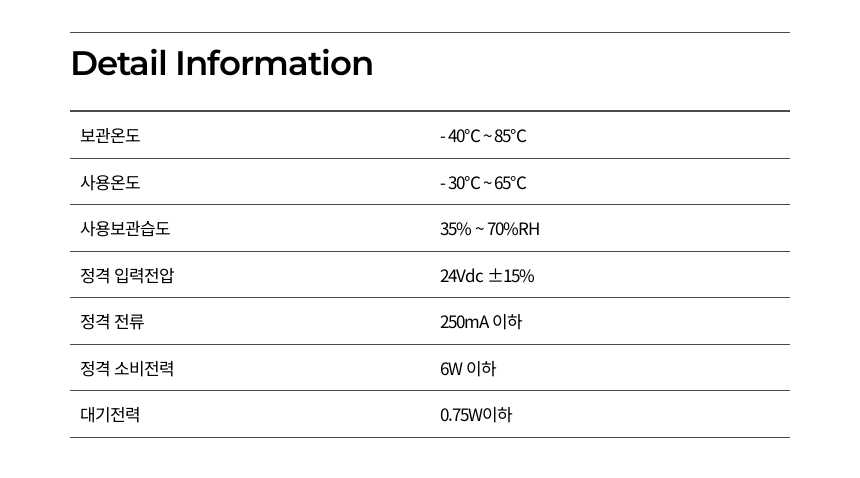

| 항목 | 상세 |
|---|---|
| 보관온도 | - 40℃ ~ 85℃ |
| 사용온도 | - 30℃ ~ 65℃ |
| 사용보관습도 | 35% ~ 70%RH |
2. 전기적 사양
| 항목 | 상세 |
|---|---|
| 정격 입력전압 | 24Vdc ±15% |
| 정격 전류 | 250mA 이하 |
| 정격 소비전력 | 6W 이하 |
| 대기전력 | 0.75W이하 |

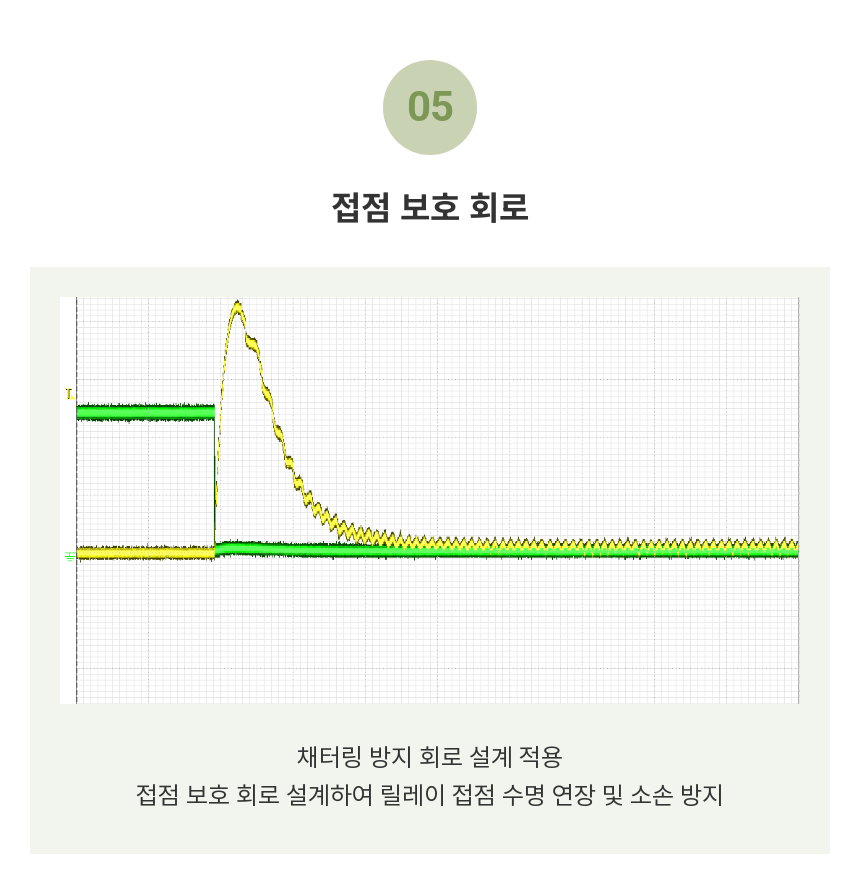

3. 보호동작
| 보호동작 | 상 세 |
|---|---|
| 입력전압 역삽 | 입력 전압 역삽 방지 |
| TVS | 통신 라인 정전기, 서지, 과전압 보호 |
| 통신 에러 | 통신 에러 발생 시 선택 → 유지 / RESET 선택 differential mode |
4. Relay 사양

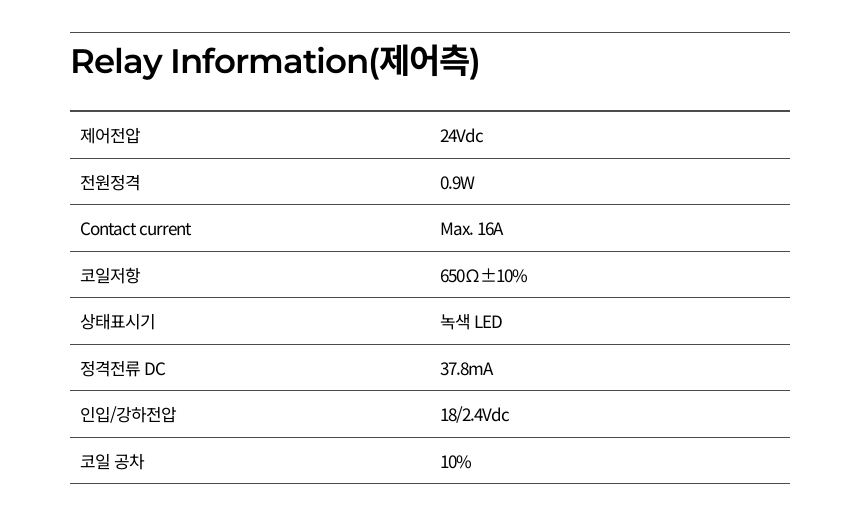

제어측
| 항목 | 상 세 |
|---|---|
| 제어전압 | 24Vdc |
| 전원정격 | 0.9W |
| 코일저항 | 650Ω±10% |
| 상태표시기 | 녹색 LED |
| 정격전류 DC | 37.8mA |
| 인입/강하전압 | 18/2.4Vdc |
| 코일 공차 | 10% |
부하측
| 항목 | 상 세 |
|---|---|
| 정격 스위칭 전압 | 250 V AC |
| 정격 부하 시 최대 스위칭 주파수 | 0.1 Hz |
| AC 스위칭 용량(저항), 최대 | 2500 VA |
| 켜기 지연 | < 20 ms |
| 접점 유형 | 2 CO 접점 (AgNi 플래시 금도금) |
| 최소 스위칭 전력 | 10mA @ 12V, 100mA @ 5V |
| 연속 전류 | 10 A |
| 유입 전류 | 20 A / 50 ms |
| DC 스위칭 용량(저항), 최대 | 240 W @ 24 V |
| 끄기 지연 | < 20 ms |
| 기계적 서비스 수명 | 20 x 10^6 스위칭 사이클 |
General Data
| 항목 | 상 세 |
|---|---|
| 테스트 버튼 사용 가능 | 예 |
| 테스트 버튼 버전 | 락킹 테스트 버튼, 순시 테스트 버튼 |
| 기계적 스위치 위치 표시 | 예 |
| 컬러 코드 | 투명 |

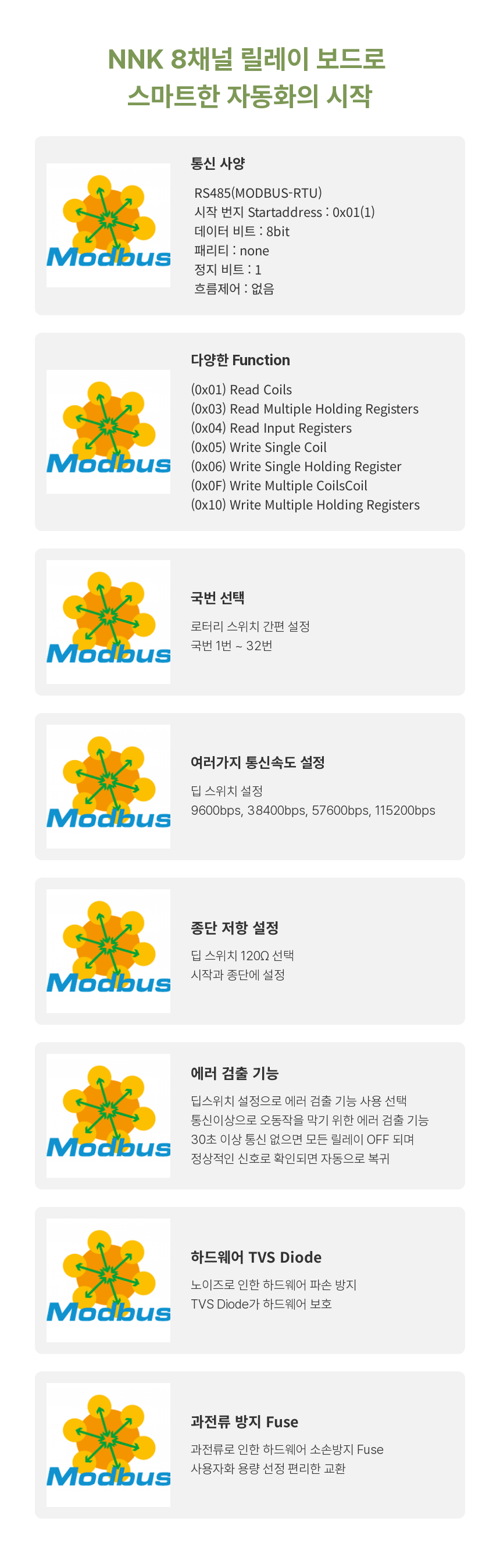

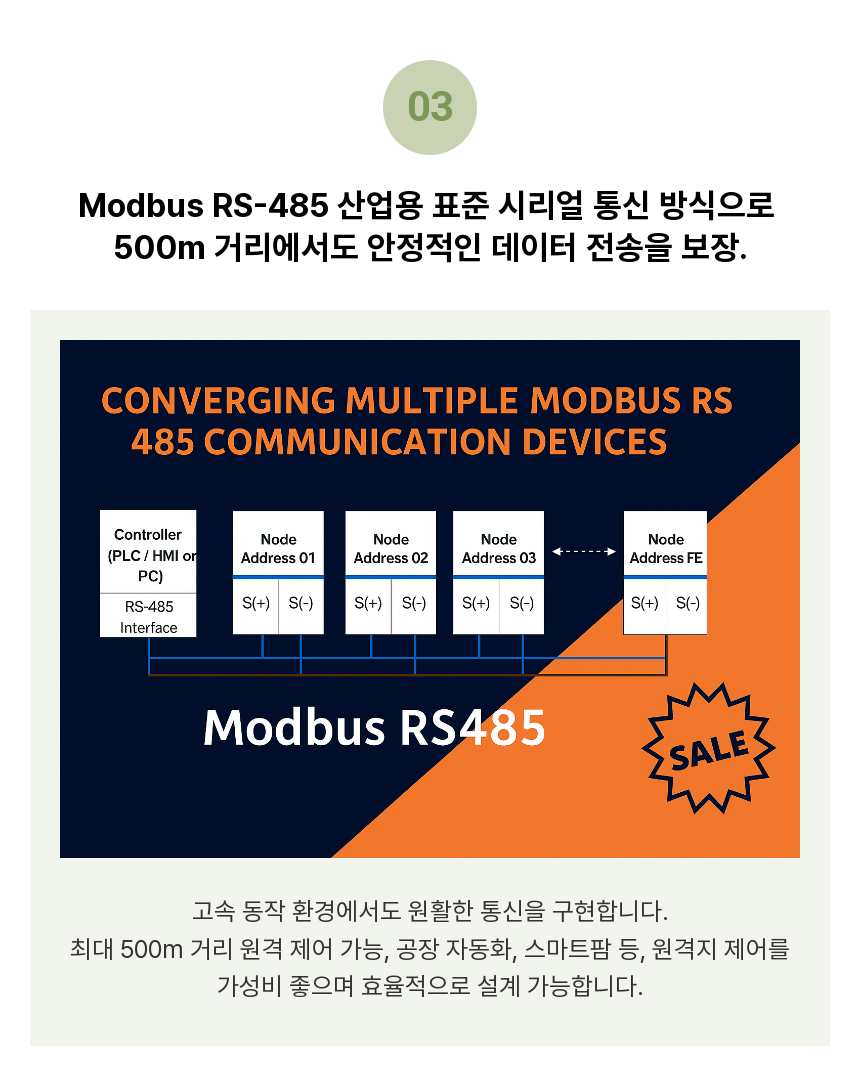

5. 통신 사양 - Relayboard 통신 Function Code
| Function Code | data 크기 |
|---|---|
| Read Coils(0x01) | bit access |
| Read Multiple Holding Registers(0x03) | 16bit access |
| Read Input Registers(0x04) | 16bit access |
| Write Single Coil(0x05) | bit access |
| Write Single Holding Register(0x06) | 16bit access |
| Write Multiple CoilsCoil(0x0F) | bit access |
| Write Multiple Holding Registers(0x10) | 16bit access |
| 항목 |
|---|
| RS485(MODBUS-RTU)s |
| 통신속도 : 9,600, 38,400, 57,600 115,200 (DIP Switch 선택) |
| 시작 번지 Startaddress : 0x01(1) |
| 데이터 비트 : 8bit |
| 패리티 : none |
| 정지 비트 : 1 |
| 흐름제어 : 없음 |
| 에러 검출 : CRC 방식 |

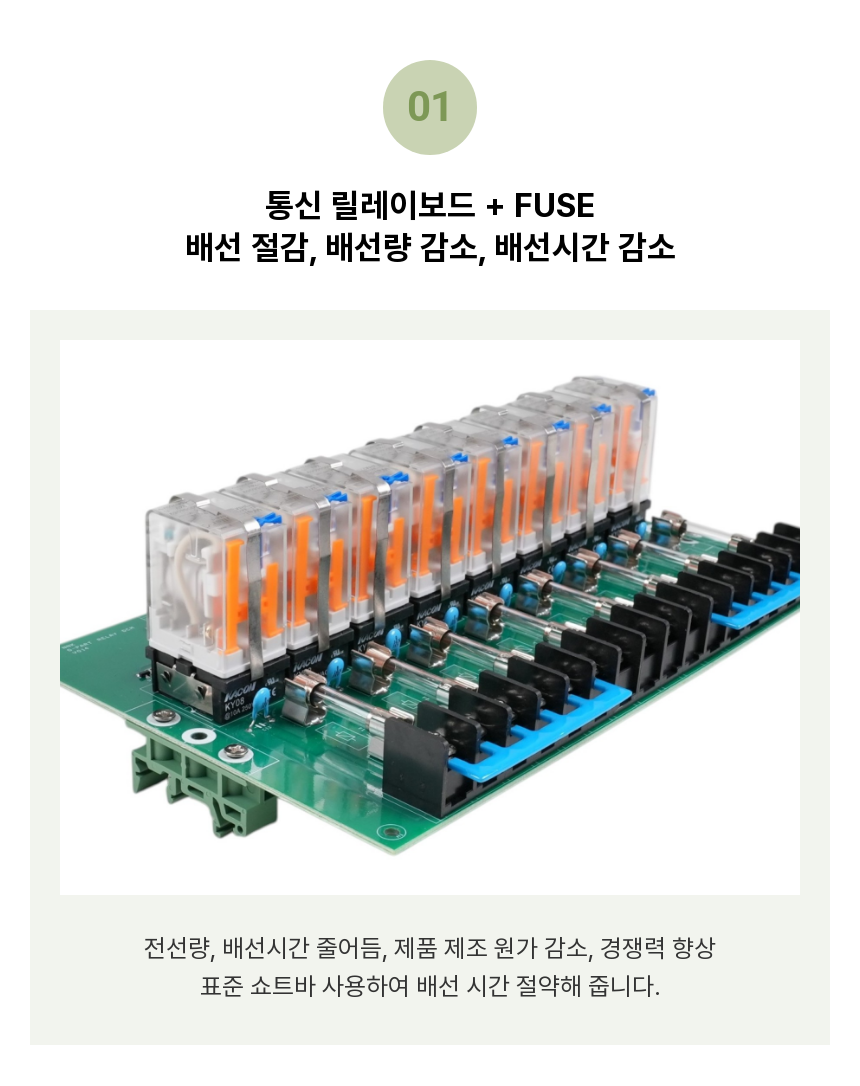

회로구성
전원 단자 : 24V+ 2단자, 24V- 2단자, 최대 전류 5A
통신 단자 : 485+ 2단자, 485- 2단자
Relay 접점 : 16A, A 접점, NO, 열린접점
내부회로
외형

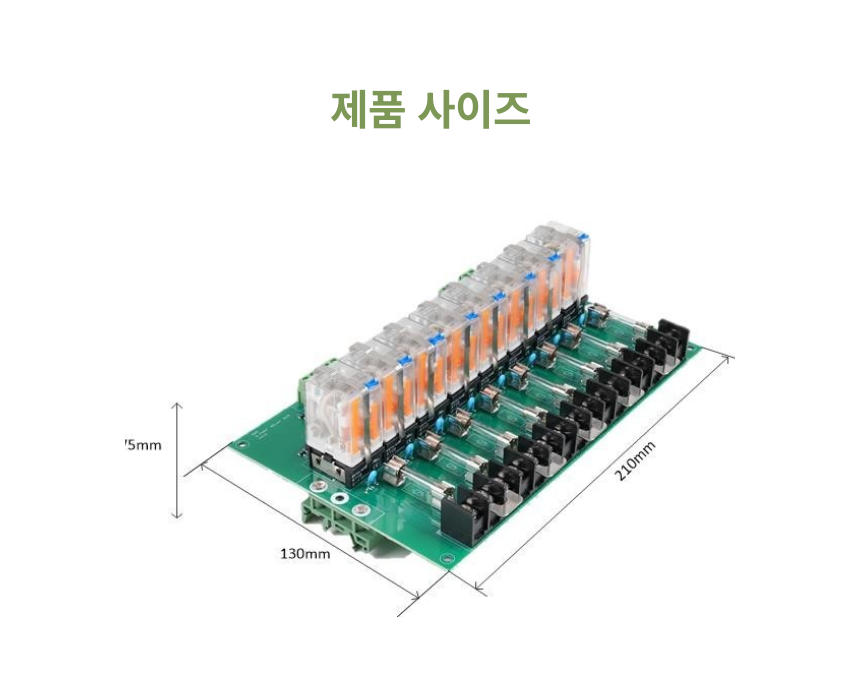

가로 세로 높이 치수
외형치수

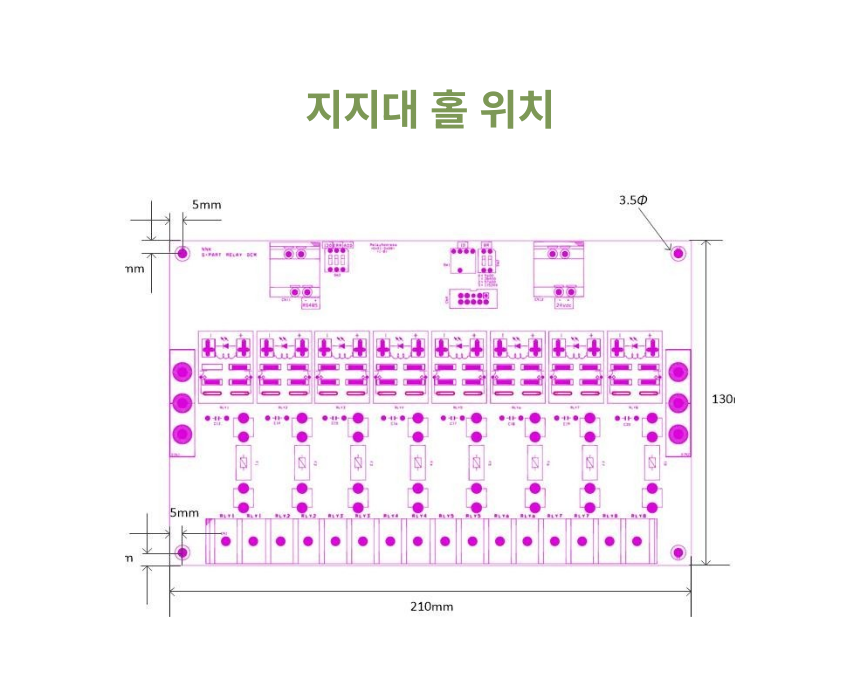

TopView 외형 치수(단위 mm)

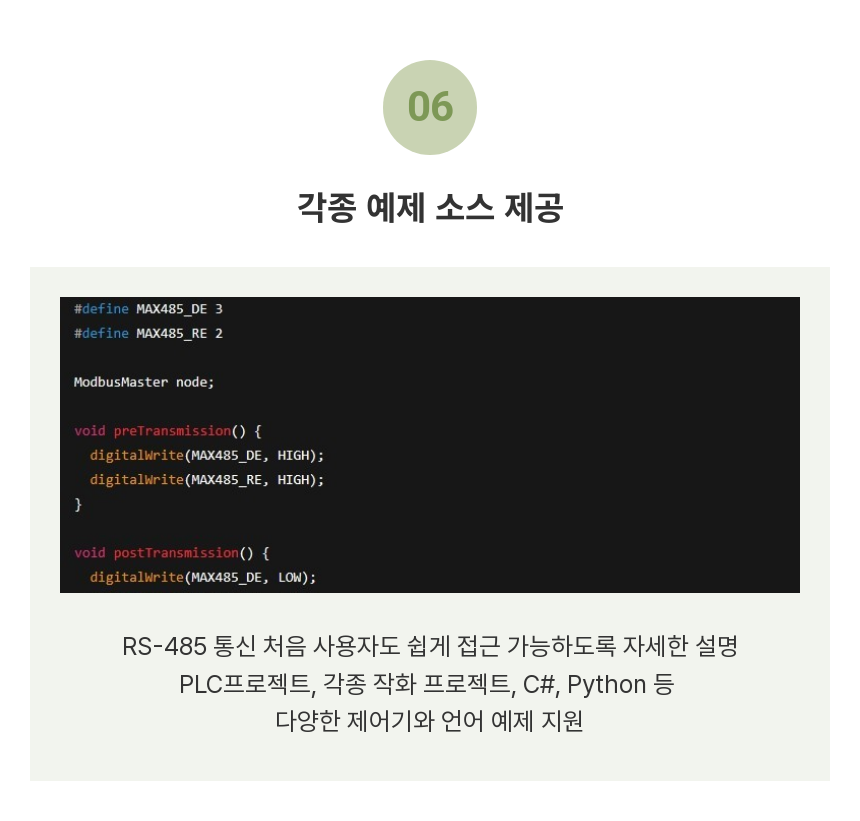

예제 프로그램
응용 예제
네이버 스마트스토어
