제품정보

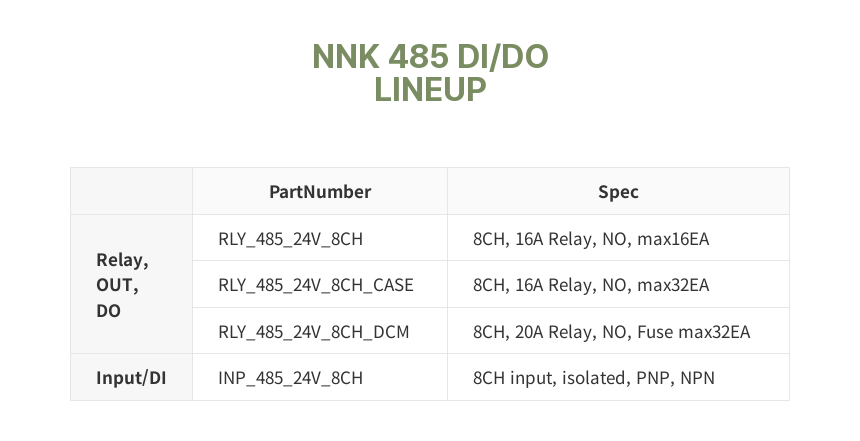

485 통신 릴레이보드, 입력보드, 스마트팜 릴레이보드

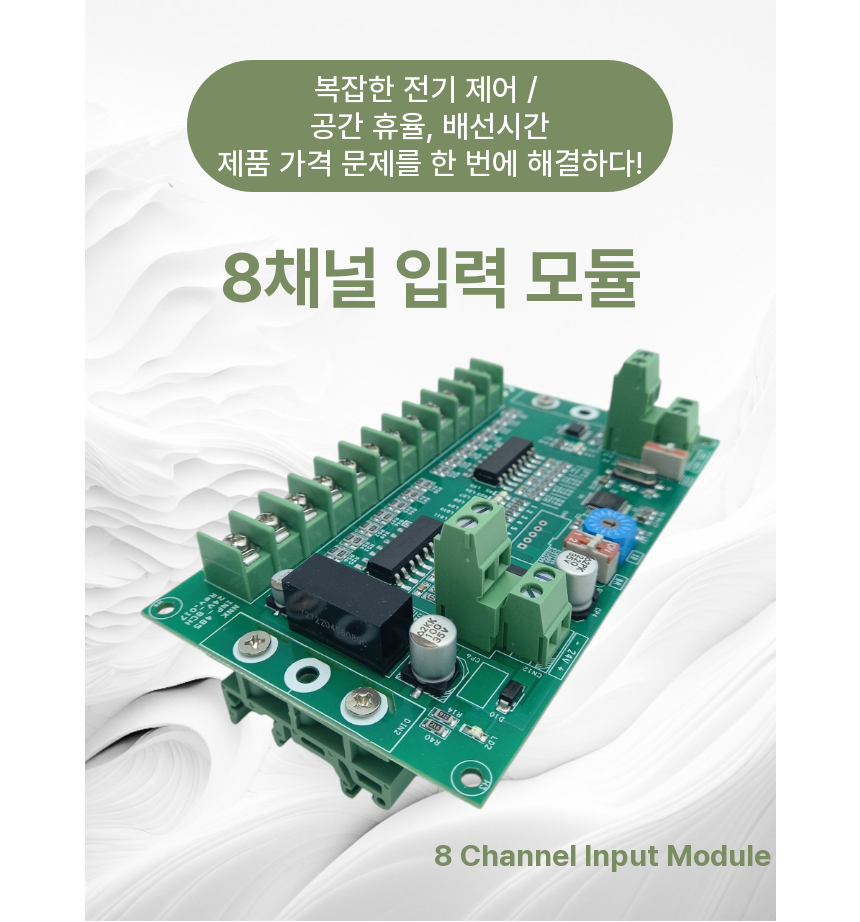

G-Part Two 485통신 8채널 입력보드

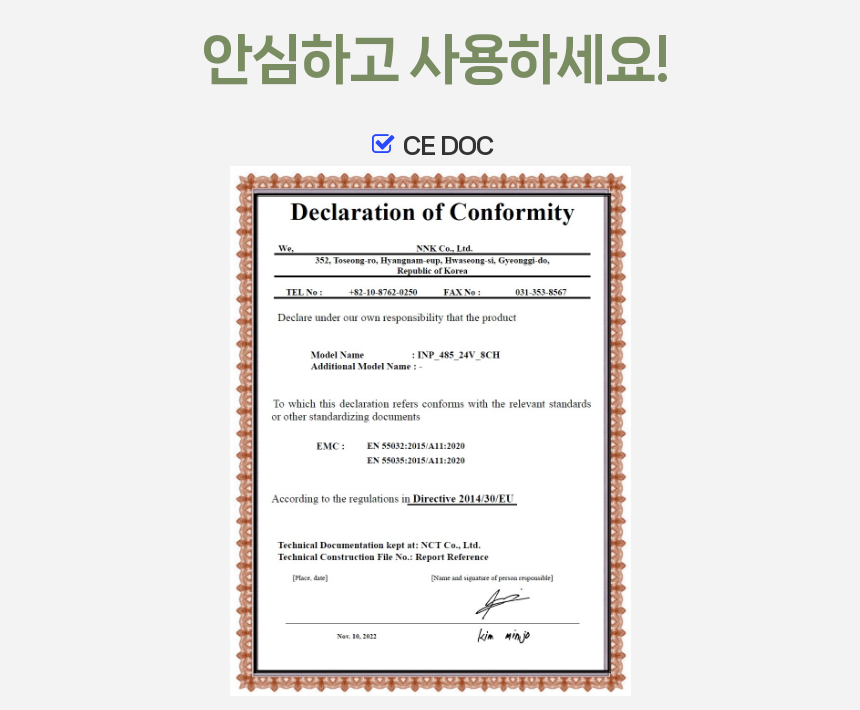

P/N : INP_485_24V_8CH
네이버 스마트스토어
1. 사용환경
| 항목 | 상세 |
|---|---|
| 보관온도 | - 40℃ ~ 85℃ |
| 사용온도 | - 30℃ ~ 65℃ |
| 사용보관습도 | 35% ~ 70%RH |

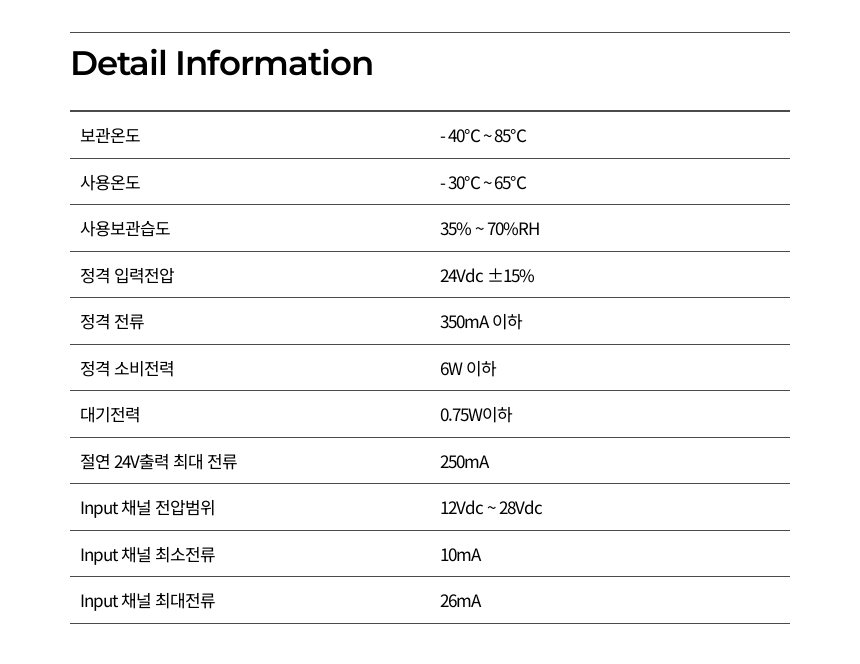

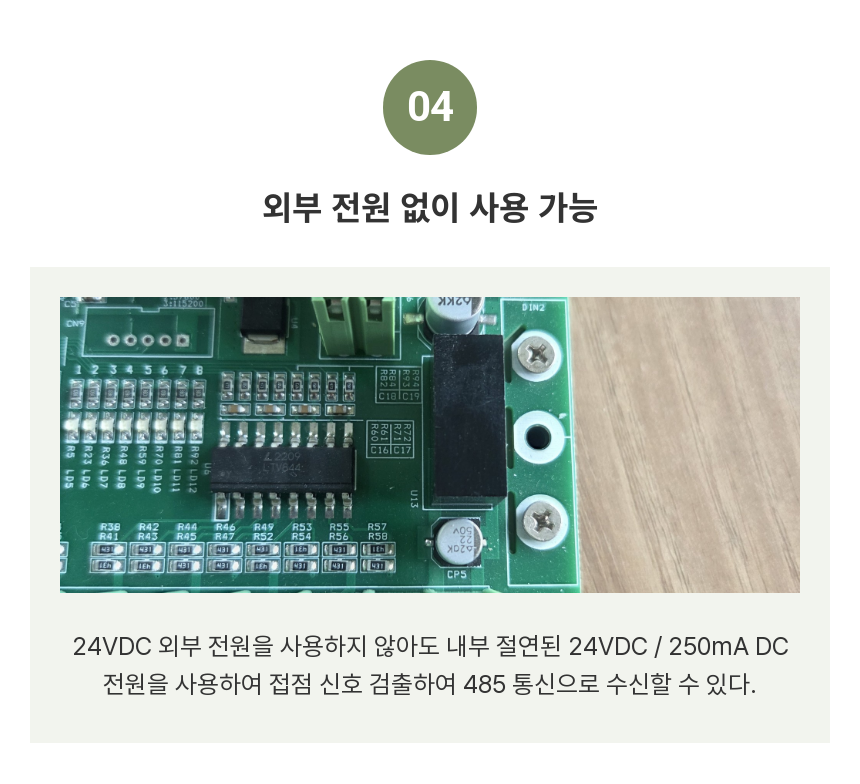

2. 전기적 사양
| 항목 | 상세 |
|---|---|
| 정격 입력 전압 | 24Vdc ±15% |
| 정격 입력 전류 | 350mA 이하 |
| 24Ved 출력 최대 전류 | 250mA |
| Input 채널 전압 범위 | 12Vdc ~ 28Vdc |
| Input 채널 최소 전류 | 10mA |
| Input 채널 최대 전류 | 26mA |

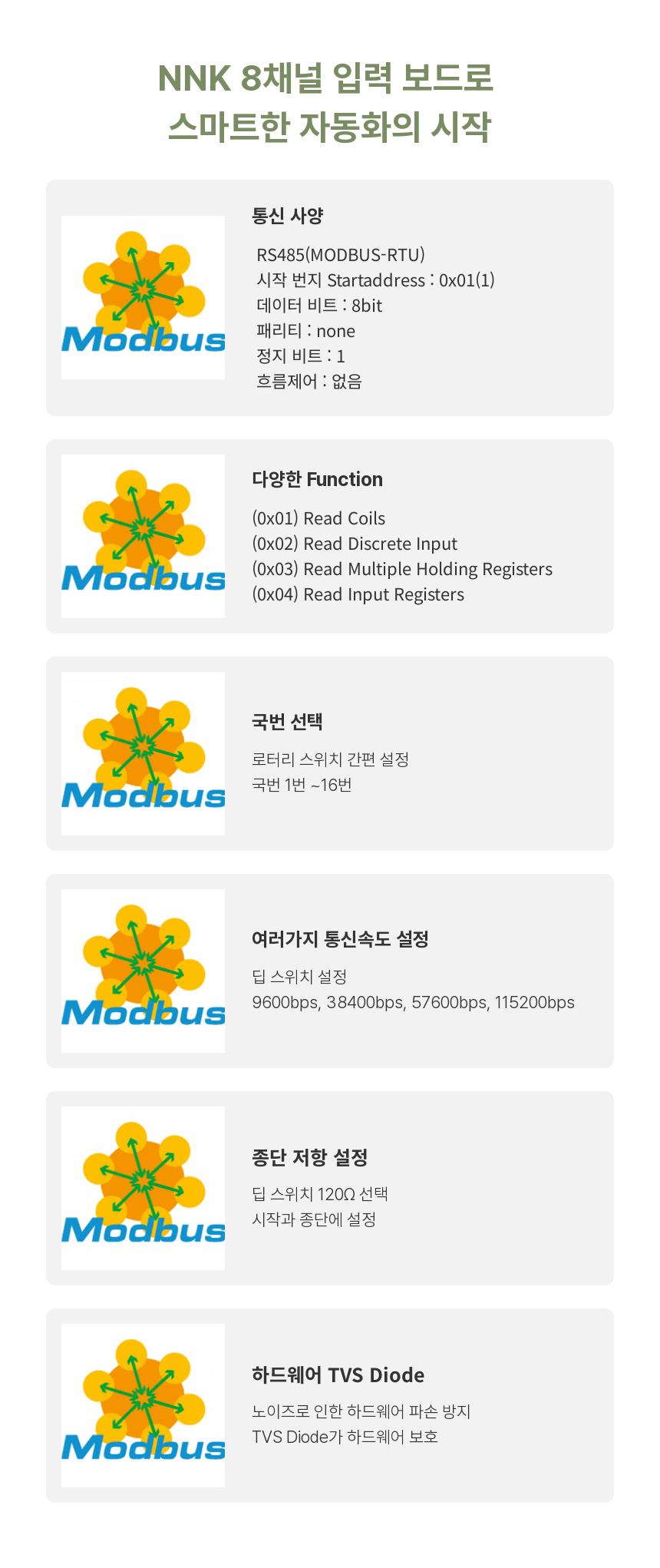

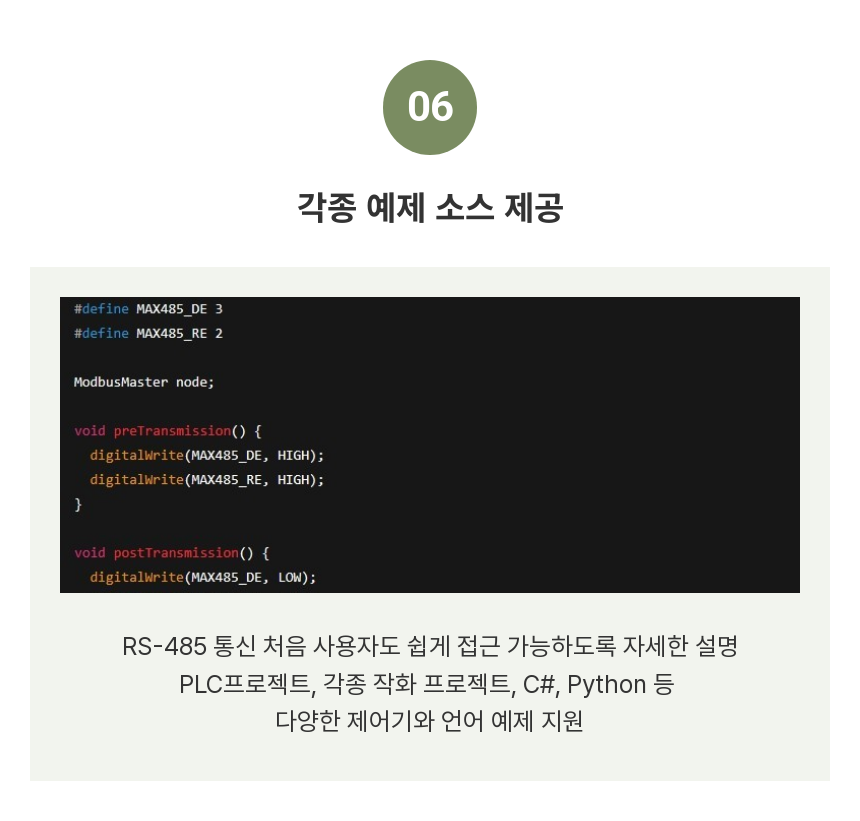

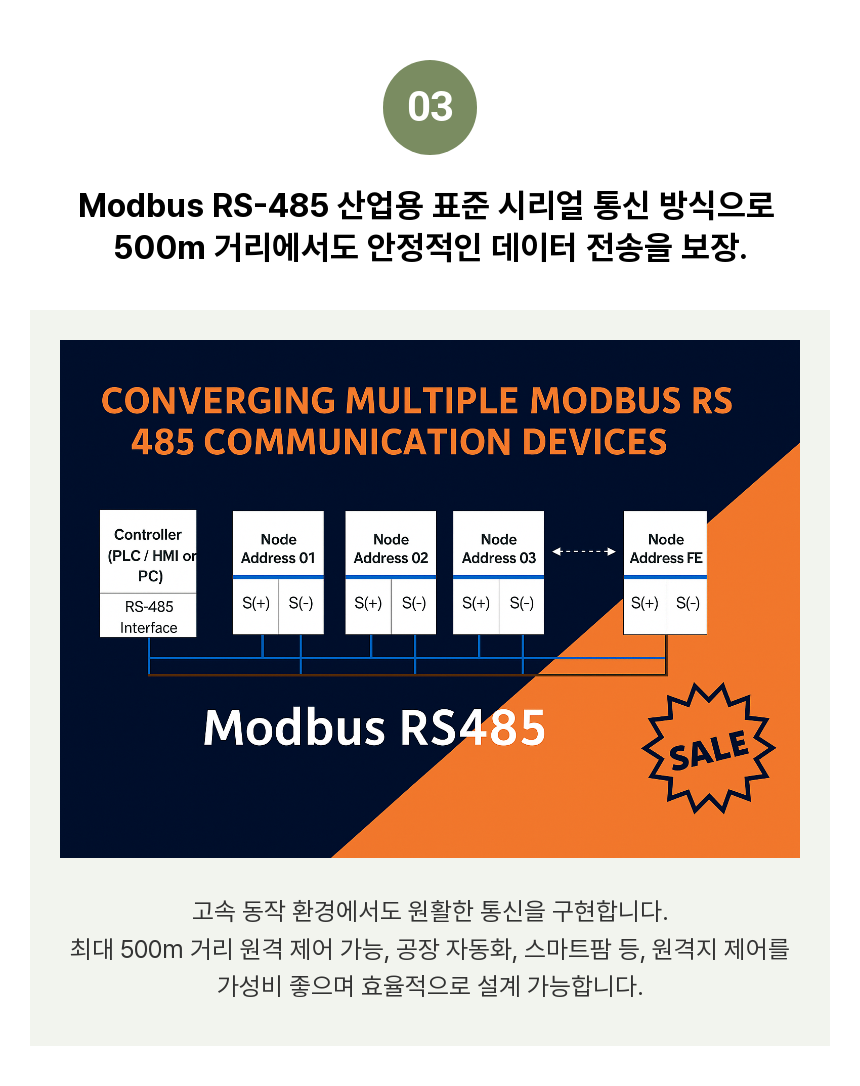

3. 통신 사양 - Relayboard 통신 Function Code
| Function Code | data 크기 |
|---|---|
| Read Coils(0x01) | bit access |
| Read Discrete Inputs(0x02) | bit access |
| Read Multiple Holding Registers(0x03) | 16bit access |
| Read Input Registers(0x04) | 16bit access |
| 항목 |
|---|
| RS485(MODBUS-RTU)s |
| 통신속도 : 9,600, 38,400, 57,600 115,200 (DIP Switch 선택) |
| 시작 번지 Startaddress : 0x01(1) |
| 데이터 비트 : 8bit |
| 패리티 : none |
| 정지 비트 : 1 |
| 흐름제어 : 없음 |
| 에러 검출 : CRC 방식 |

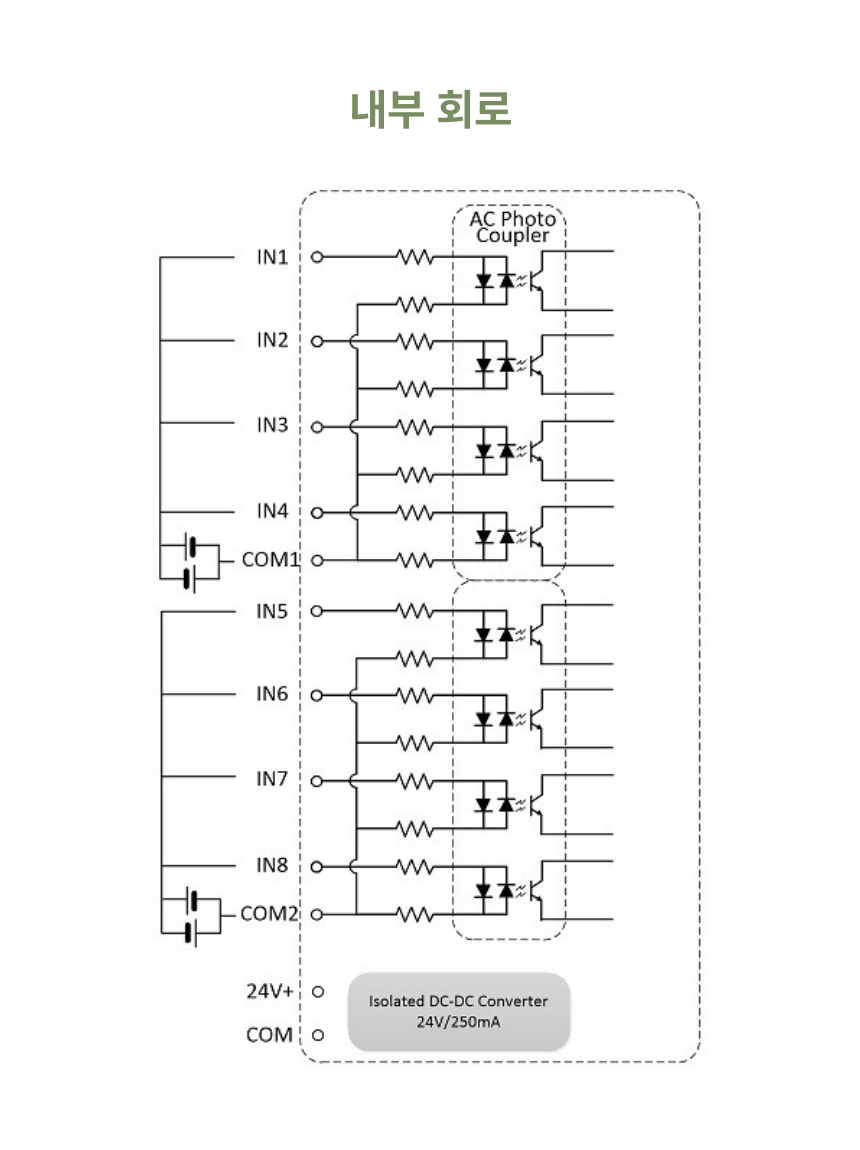

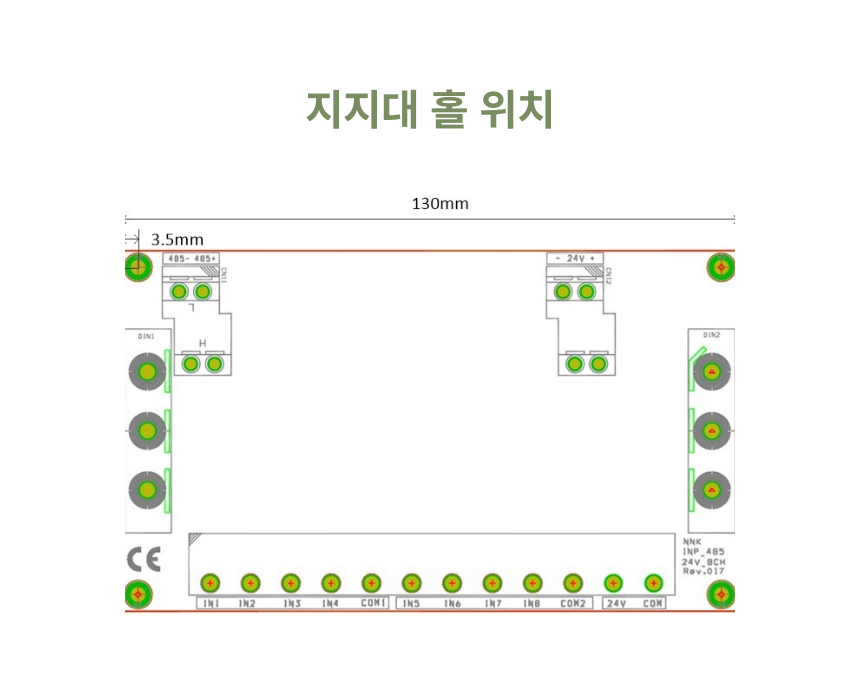

회로구성
Address, 통신속도 설정

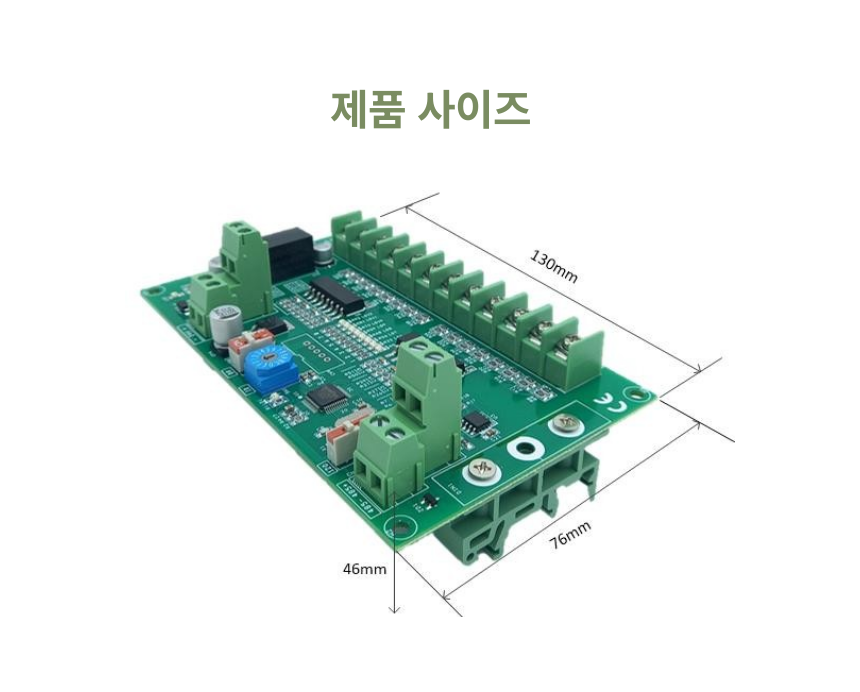

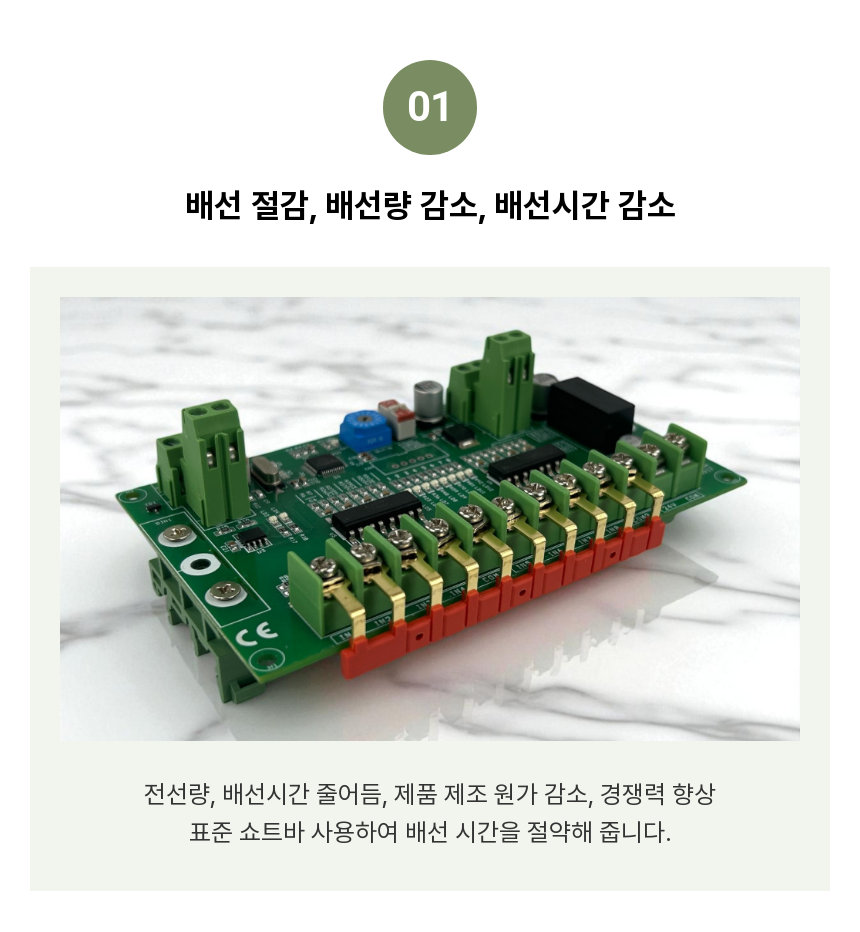

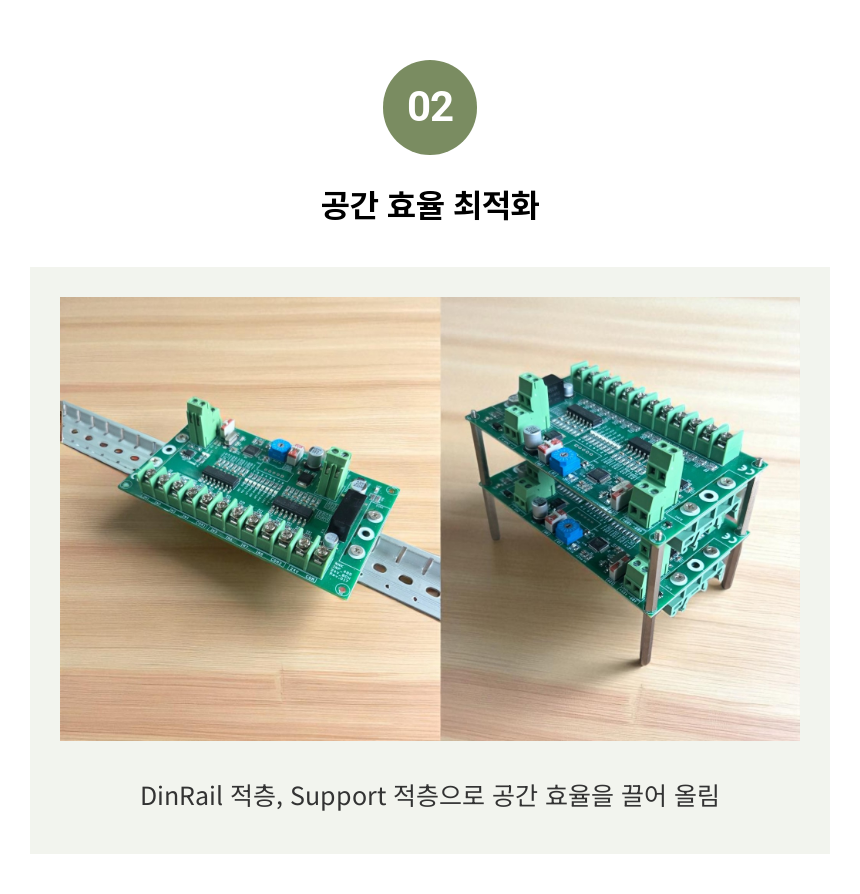

제품 이미지
|
|
|
|
결 선
COM1에 24V연결 COM1에 COM 연결

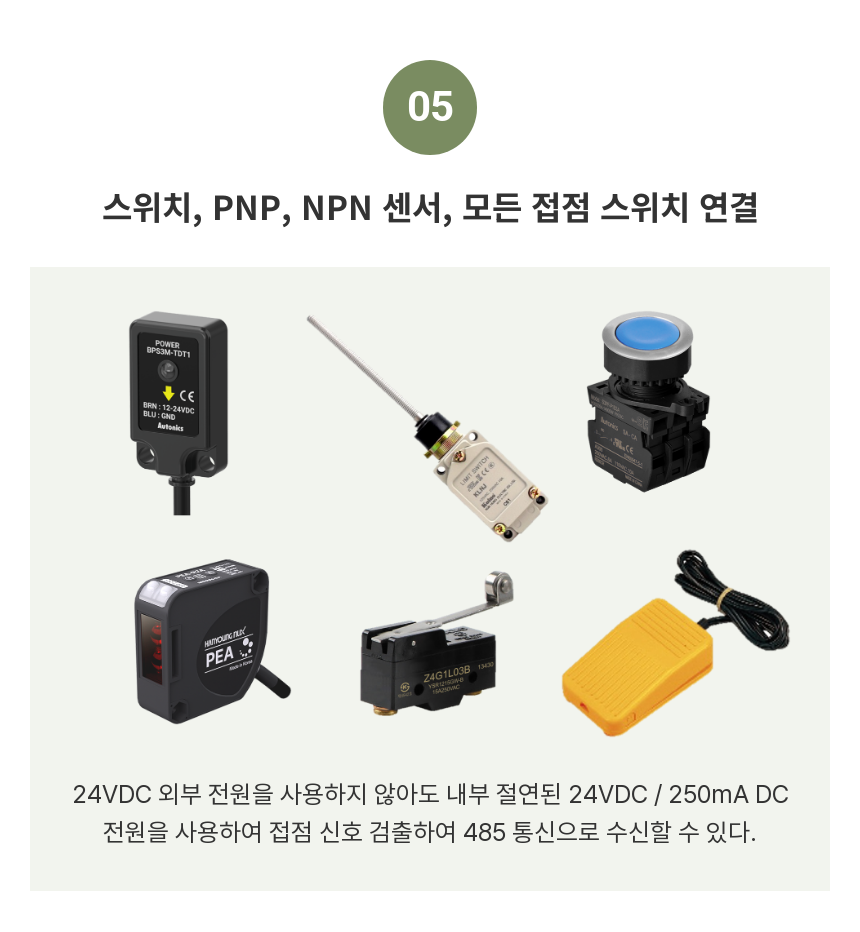

NPN PNP Photo Sensor 동시 연결 NPN PNP Photo Sensor 동시 연결, 외부전원 사용
